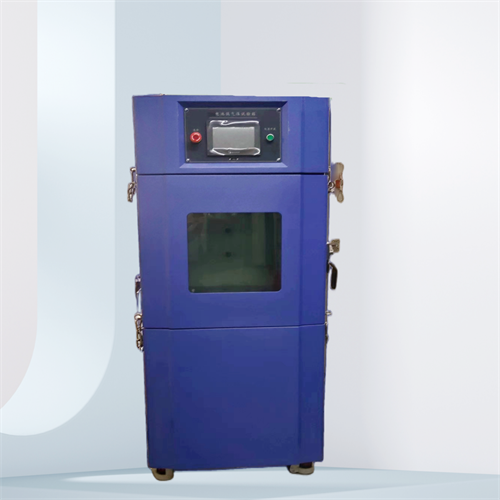

模拟高空低气压试验箱
模拟高空低气压试验箱用于电池低压（高海拔）模拟试验，所有的被测样品均在11.6kPa(1.68psi)的负压下测试。
- 产品详情
模拟高空低气压试验箱
一、产品名称 | 模拟高空低气压试验箱 |
二、产品型号 | AP-GDY-125 |
| 三、用途 | 用于电池低压（高海拔）模拟试验，所有的被测样品均在11.6kPa(1.68psi)的负压下测试。 |
四、目的 | 测试最终结果要求电池不能爆炸或是着火。另外，电池不能冒烟或是漏液。 电池保护阀不能被破坏。 |
五、特点与功能 | 1、箱体采用优质冷轧钢板，表面静电粉末喷涂，涂层坚硬牢固，具有极强防锈能力； 2、工作室为工业钢板；5.0mm厚 3、试验箱体前门采用加强设计，门左边装有外露式铰链,右边装强力门锁 扣,有效的封锁门,铰链和锁扣采用加强的设备专用标准件； 4、底部装 4 个脚轮，方便移动和固定； 5、本机采用PLC触摸屏控制系统,方便直观,可轻易控制每一个输入的测试参数； 6、防爆玻璃视窗贴防爆膜，双重保护； 7、照明功能，安装于视窗外部，反射到内箱，既可清晰看到内箱状况又保 证照明灯的寿命与安全； 8、工作室与玻璃门之间装有橡胶密封圈，以保证箱内达到较高的真空度； 9、一体式：低压箱在下边，真空泵在上边； 10、可自动设置真空值，自动补充真空； 11、压力、高海拔同时显示； 12、历史记录，用 U 盘拷贝存电脑。 |
七、满足标准 | GB 31241-2022 便携式电子产品用锂离子电池和电池组安全要求 GB 38031-2020电动汽车用动力蓄电池安全要求 UN 38.3 《联合国危险物品运输试验和标准手册》第 3 部分 38.3 款 UL 1642-2009 |
八、技术参数 | |
8.1内容积 | 125L |
| 8.2内箱尺寸 | 500 *500 *500mm (W* H *D) |
| 8.3外箱尺寸（约 | 约850 *1850 * 850 mm (W* H *D)；（具体以实物为准） |
| 8.4重量 | 约 200KG |
8.5使用温度 | 常温（须通过控制实验室内部温度来达到要求，即需使实验室温度达 到此范围（20℃+5℃），方可保证低温箱内的温度在此范围）； |
| 8.6显示方式 | PLC 触摸屏显示； |
8.7真空度 | 5~ -96Kpa（负压值）或常压 ~ 5Kpa（正压值） |
8.8气压变动 | 0.1Kpa |
8.9抽真空时间 | 常压到 11.6KPa 小于 30min； |
| 8.10系统密封 | 每小时泄露小于 1KPa；，使用18mm*18mm实心硅胶密卦圈。 |
8.11时间范围 | 99H59M59S（可设置）； |
8.12内箱厚度 | 工业钢板，壁厚 5.0mm； |
8.13外箱材质 | Q235 钢板，精粉体烤漆处理；厚1.5ｍｍ |
8.14箱门 | 单门，开观察窗，冷拉手门锁； |
8.15视窗尺寸 | 385 X 385mm(双层钢化防爆玻璃)； |
8.16控制方式 | PLC触摸控制,可触摸手动输入控制的真空值,以及真空单位……等,测试时可显示实际的测试结果,相对应的测试数据 |
8.17电源 | AC 220V±10% 50HZ； |
8.18功率 | 2.0KW； |
8.19试验箱体标准配置 | 置物架1个;真空泵1台;操作说明书1本 |
8.20使用温度 | 常温（须通过控制实验室内部温度来达到要求，即需使实验室温度达 到此范围（20℃+5℃），方可保证低温箱内的温度在此范围）； |
| 九、安装必备条件 | |
| 9.1重要申明 | 下述条件是正常安装和使用所必须具备条件，除特别说明外，均由甲方自己 提供或保障； |
| 9.2空间要求 | 就位搬运、安装占地尺寸及放置环境要求； |
| 9.3就位通道 | 按试验箱外形尺寸能够通过，须注意转角、进门尺寸、电梯尺寸等特别节； |
| 9.4楼层位置 | 针对楼上场地或地下空置的安装现场，场地地面承重要求≥500kg/m 2 |
| 9.5占地及周边相关尺寸 | a. 设备周围维护空间，按按 A：≥1500px B：≥1500px C: ≥3000px D: ≥1500px b.地面平整，通风良好，不含易燃易爆腐蚀性气体和粉尘； |
9.6使用环境其他要求 | 环境温度要求：0～40℃； 湿度要求：≤60％RH； 气压要求：86KPa～106KPa； 电磁环境：附近没有强电磁辐射源； |
9.7试验箱安全存放条件 | 试验箱不使用时，应保持试验箱的储存环境始终＞0℃ |
