AP-150XPTP手提计算机六度空间一体机|大型振动台

振动台介绍：

AP-150XPTP手提计算机六度空间一体机[随机.正弦] [同一台面三轴(同时.个别.连续)振动](X/Y/Z轴,上下/左右/前后)(0.5~600Hz)

一.功能:

 ① 【(半/全)正弦波】

 ② 【调频振动:频率/时间/振幅/加速度可任意设定】

 ③ 【扫频振动:频率/时间/振幅/加速度可任意设定】

 ④ 【可程序振动:频率/时间/振幅/加速度可任意设定】

 ⑤ 【倍频振动:频率/时间/振幅/加速度可任意设定】

 ⑥ 【对数振动:频率/时间/振幅/加速度可任意设定】

 ⑦ 【调幅:0-3mmp-p】

 ⑧ 【最大加速度:0~12g(约120m/s²)】

 ⑨ 【时间控制(秒):任何时间可设】

 ⑩ 【485通讯界面:可接计算机控制】

 ⑾ 【定加速度:定加速度±25%内】

 ⑿ 【定振幅:定振幅±25%内】

 ⒀ 【三轴(X.Y.Z)可各别单独调振幅】

    【三轴(X.Y.Z)可各别单独调加速度】

    【三轴(X.Y.Z)可各别单独调频率】

    【三轴(X.Y.Z)可各别单独调时间】

    【三轴(X.Y.Z)可各别单独调(半/全)】

    【三轴(X.Y.Z)可各别单独调,个别振动】

    【三轴(X.Y.Z)可各别单独调,连续振动可选择那轴先振动】

    【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频

      /可程/倍频/对数(频率/时间/振幅/加速度可任意设定) 】

 ⒁ 【三轴(X.Y.Z)可各别单独振动】

 ⒂ 【三轴可各别随时选择顺序连续振动】

 ⒃ 【二轴一起振动:三种模式:可个别随时选择顺序组合】

 ⒄ 【二轴连续振动:六种模式】

     ■先(Y轴上下)后再(X轴左右)

     ■先(X轴左右)后再(Y轴上下)

     ■先(Y轴上下)后再(Z轴前后)

     ■先(Z轴前后)后再(Y轴上下)

     ■先(X轴左右)后再(Z轴前后)

     ■先(Z轴前后)后再(X轴左右)

 ⒅【三轴(X.Y.Z)三轴同时一起振动:Y轴上下/X轴左右/Z轴前后】

 ⒆ 【三轴连续振动:六种模式】

     ■先Y轴→再X轴→再Z轴→可无限重复

     ■先Y轴→再Z轴→再X轴→可无限重复

     ■先X轴→再Z轴→再Y轴→可无限重复

     ■先X轴→再Y轴→再Z轴→可无限重复

     ■先Z轴→再Y轴→再X轴→可无限重复

     ■先Z轴→再X轴→再Y轴→可无限重复

 ⒇ 【随机振动:亦可(振动方向模式)/(频率模式)/(波形模式)】

[21]【随机功率谱密度(P.S.D)】

[22]【加速度总均方根值grms】

[23]【多阶随机振动】

[24]【各级道路模凝振动】

[25]【全方位六度空间一起动作】

[26]【模拟【圆型(球型)】振动】

[27]【模拟【椭圆型】振动】

[28]【全功能标准型】[第1 ~ 27项]全功能皆包含

[29]【全功能计算机控制:才含微电脑控制型】

  ●含计算机/打印(控制/储存/记录/打印)

  ●可看出波形/频率/时间可输入对方与本司资料

  ●调频/扫频/可程序/倍频/对数,可设定无限组自动振动

  ●模块试验:可设定无限组自动振动:(调频/扫频/可程序/

  ●倍频/对数)各种振动可彼此组合模块试验

  ●可做跳跃频率/由定振幅转定加速度/由定加速度转定振幅)

  ●研究部或单位可同时几种模块试验组合/自动时间/可重覆

 [30]:【全功能计算机控制】才含微电脑控制型(共包含)

0)如右图曲线①软件免费②LD通迅界面③隔离器④LD界面卡⑤HP1000打印机(A4)

⑥手提计算机:含13.3英寸/双核CPU/2G存储器/160G硬盘/配4000MA电池

1: 【型号】          ■AP-150XPTP手提计算机六度空间一体机[随机.正弦] [同一台面三轴(同时.个别.连续)振动]

                       (X/Y/Z轴,上下/左右/前后)(0.5~600Hz)

2:【振动台以频率分】 ■0.5~600HZ

3:【振动台控制模式】 ■全功能计算机型(150XPTP [随机.正弦]系列）

4:【振动方向】       ■手提计算机六度空间一体机[随机.正弦] [同一台面三轴(同时.个别.连续)振动](上下/左右/前后)

①【单独振动--三种模式】

                       【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

(频率/时间/振幅/加速度可任意设定)】

                        ■Y轴/上下--单独振动

                        ■X轴/左右--单独振动

                        ■Z轴/前后--单独振动

                     ②【二轴一起振动--三种模式可随时选择,那种组合顺序】

                       【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

(频率/时间/振幅/加速度可任意设定)】

                        ■[Y轴上下/X轴左右]--二轴一起振动

                        ■[Y轴上下/Z轴前后]--二轴一起振动

                        ■[X轴左右/Z轴前后]--二轴一起振动

                        ■[随便选择那二轴同时]--二轴一起振动

                     ③【二轴连续振动---六种模式可随时选择,那种组合顺序】

                       【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

(频率/时间/振幅/加速度可任意设定)】

■先(Y轴上下)后再(X轴左右)--二轴连续振动/且可无限重复

                        ■先(X轴左右)后再(Y轴上下)--二轴连续振动/且可无限重复

■先(Y轴上下)后再(Z轴前后)--二轴连续振动/且可无限重复

                        ■先(Z轴前后)后再(Y轴上下)--二轴连续振动/且可无限重复

                        ■先(X轴左右)后再(Z轴前后)--二轴连续振动/且可无限重复

                        ■先(Z轴前后)后再(X轴左右)--二轴连续振动/且可无限重复

                        ■[随便选择(那轴)先振动后再(另一轴)振动]/二轴连续振动

                      ④【[Y轴上下/X轴左右/Z轴前后]三轴同时一起振动】

                       【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

(频率/时间/振幅/加速度可任意设定)】

                      ⑤【三轴连续振动--六种模式】三轴可各别随时选择顺序连续振动

                        【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

(频率/时间/振幅/加速度可任意设定)】

 ■(Y轴上下)→(X轴左右)→(Z轴前后)--三轴连续振动/且可无限重复

                        ■(Y轴上下)→(Z轴前后)→(X轴左右)--三轴连续振动/且可无限重复

                        ■(X轴左右)→(Z轴前后)→(Y轴上下)--三轴连续振动/且可无限重复

                        ■(X轴左右)→(Y轴上下)→(Z轴前后)--三轴连续振动/且可无限重复

                        ■(Z轴前后)→(Y轴上下)→(X轴左右)--三轴连续振动/且可无限重复

 ■(Z轴前后)→(X轴左右)→(Y轴上下)--三轴连续振动/且可无限重复

    ■随便选择[那轴先振动→再第二轴振动→再第三轴振动]三轴连续振动

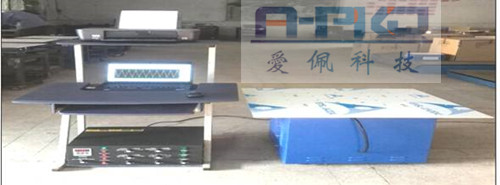

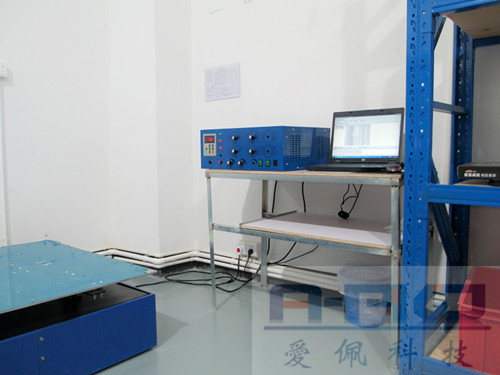

5:【振动方式】        ■[控制箱+1个台体+1个手提计算机系统]手提计算机六度空间一体机[随机.正弦]

                        (同一台面三轴 (同时/个别/连续)振动]

■【六度空间一体机(X/Y/Z轴,上下/左右/前后) [同一台面三轴 (同时/个别/连续)振动]】

                        【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

(频率/时间/振幅/加速度可任意设定)】

①【单独振动--三种模式】

                      ②【二轴一起振动--三种模式可随时选择,那种组合顺序】

                      ③【二轴连续振动---六种模式可随时选择,那种组合顺序】

                      ④【[Y轴上下/X轴左右/Z轴前后]三轴同时一起振动】

                      ⑤【三轴连续振动--六种模式】三轴可各别随时选择顺序连续振动

                      ⑥【随机功率谱密度(P.S.D)】

 ⑦【加速度总均方根值grms】

                      ⑧【多阶随机振动】

                      ⑨【各级道路模凝振动】

                      ⑽【全方位六度空间一起动作】

                      ⑾【模拟【圆型(球型)】振动】

 ⑿【模拟【椭圆型】振动】

6:【振动波形】    ■手提计算机六度空间一体机[随机.正弦][同一台面三轴(同时.个别.连续)振动]--正弦波-可选择(半波或全波)

■【六度空间一体机(X/Y/Z轴,上下/左右/前后)[同一台面三轴(同时/个别/连续)振动]】

                        【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

(频率/时间/振幅/加速度可任意设定)】

 ①【单独振动--三种模式】可任何选择(半波或全波)

                      ②【二轴一起振动:三种模式可随时选择】可任何选择(半波或全波)

 ③【二轴连续振动---六种模式可随时选择】

                      ④【[Y轴上下/X轴左右/Z轴前后]三轴同时一起振动】可任何选择(半波或全波)

                      ⑤【三轴连续振动--六种模式】三轴可各别随时选择(半波或全波)

                      ⑥【随机功率谱密度(P.S.D)】可任何选择(半波或全波)

                      ⑦【加速度总均方根值grms】可任何选择(半波或全波)

                      ⑧【多阶随机振动】可任何选择(半波或全波)

                      ⑨【各级道路模凝振动】可任何选择(半波或全波)

                      ⑽【全方位六度空间一起动作】可任何选择(半波或全波)

 ⑾【模拟【圆型(球型)】振动】可任何选择(半波或全波)

                      ⑿【模拟【椭圆型】振动】可任何选择(半波或全波)

7:【振动频率】        ■【振动频率】0.5~600  Hz可任意设定(±0.1%)

                      [■Y轴/上下-0.5~600Hz■X轴/左右-0.5~600 Hz■Z轴/前后-0.5~600Hz] 可任意设定(±0.1%)

8:【最大试验负载(kg)】■未指定以100kg为主

                       ■0~100kg(振幅:0~3mm/最大加速度:0~12g)未指定以此机型出货

9:【振动台面尺寸H】  ■(6-10)mm

                         ①频率共振最好增加1倍稳定性

                         ②台面材料分(随机出货)□特殊铝合金(原色) □蓝色(或自指定颜色)

                         ③台面上通孔(以实体为主):a:有28个(10mm) b:绑带通孔--*24个c:夹具(治具)通孔--*24个

                         ④量测试螺丝孔-----*4个(3mm)

                         ⑤防磁漏:地带面积(750px):让磁漏减50-70%

10:【台体(H/高)】     ■超低台体/更低更稳定(每少1公分稳定0.5%)(市面目前本司高度最低)

                        手提计算机六度空间一体机[随机.正弦][同一台面三轴(同时.个别.连续)振动](上下/左右/前后)

                      ■台体:150*55*150CM  ■台面:1500*(6-10)*1500mm ■台底:1000*1000mm

                       ②越低越稳定/越高失真越大误差越大

                       ③防共振设计(増加3种防共振专业技术)

                       ④中心轴防尘专业技术

                       ⑤中心轴増加:过流(3倍)/过耐热210度/耐湿98%/耐爆/耐尘

⑥吸合式电磁振动台 元件组成:

                         a:高电感电磁圈b:超高电感硅钢片-E片/下片,I片/上片产生器c:弹簧钢片:特殊处理

d:支撑架 e:底座 f:台面 g:护套

                       ⑦不会受总质量变动,改变承重或激振力

                       ⑧因台面/底座/支撑架/弹簧钢片,一体合成配合电磁圈,更有效提高均匀稳定性,不受不规则物品的限制,产生不均匀及中心点稳定问题,减少治具费用

                       ⑨振动方式:中心水平线为0,往上振往下振,真正符合振幅幅度mm(p-p)的要求,解决高频圆形

电磁振动台缺点

                       ⑩真正解决:各高频式电磁振动台很难解决(在50Hz时/3mm/12g/重量100kg以内)不受影响的技术

                       ⑾防尘(可试用高尘地方)/耐超低温/耐高温/耐湿度(防静电)

11:【振幅】           ■(可任意调范围mmp-p):  0-3mm  (不准碰撞情况)

                      ■0~100kg(振幅:0~3mm/最大加速度:0~12g)未指定以此机型出货

12:最大加速度可任意调 ■0~12g(120m/s²)

13:【最大正弦波激振力(推力 F)】■1200kgf(F=重量*加速度)

                       ■F:为100kg*12g=1200kgf (未指定以此机型出货)

14:【时间控制】        ■任何时间可设(秒为单位)

■Y轴/上下--任何时间可设(秒为单位)

                       ■X轴/左右--任何时间可设(秒为单位)

                       ■Z轴/(（物品转90℃）即是Z轴前后)--任何时间可设(秒为单位)

①执行时间(以秒为单位):0~65500秒(约18时)

②共可执行时间:循环次数(可设65500次*18时=5万天)(约135年)

15:【最严酷条件下电源电压(V)】■ 220±20%/(50/60Hz)①电子漏电装置

②装设防雷击装置

③总开关误动作装置及防高次谐波装置

16:【最严酷条件下电流】■25（A）

                         ①正常工作电流(0.5-8)A/不良碰撞电流(8-20)A(禁止超过10分锺)

                         ②装设防漏电装置

                         ③误动作/碰撞/过流/恢复安全装置

                         ④(二次谐波/突波)电流装置

17:【振动机功率】:     ■5.5 KW(最大) ①控制箱:低温设计/防高温设计

②台体:耐高温设计不良碰撞电流(8-20)A(禁止超过10分锺)

18:【冷却方式】        ■自然风冷

19:【温湿度】          ■温度-40℃~+80℃/湿度10%~95%①控制箱:低温设计/防高温设计

②台体:耐高温设计不良碰撞电流(8-20)A (禁止超过10分锺)

20:【噪音】            ■60分贝以内：①噪音: 5m外60分贝以内,是人耳所听声音

                                     ②建筑物所能承受之力:台体正常工作最大量时,在2楼以上造成水平震动力,

在地震震动小于1级内,对建筑物影响不大

                                     ③任何楼层皆可使用,不会对建筑物造成影响
