砂尘试验箱详细规格资料（IP56）

主要参数介绍：

一、产品名称砂尘试验箱（IP56）

二、产品型号AP-SC-500

三、控制仪表采用可编程控制器

四、试验目的本试验目的是确定气流携带的粒子对电工产品可能造成的有害影响。试验可用于模拟开放的由自然环境或者人为扰动例如车辆运动诱发的砂尘空气环境条件。

五、试验箱基本原理及结构

基本原理：

设计一锥形漏斗，底部有粉尘收集口，在抽尘口处（底部）安装高压涡轮循环风机吸入口，将抽起来的粉尘送到内箱顶部通过箱顶从上到下自由洒落，从而开始循环周而复始。

基本结构：

前处理箱、试验箱、吸尘口、集尘箱、循环吹尘装置、抽真空系统、尘储罐、流量阀、加热系统、倒流叶片、样品转盘、防护赛网、浓度计回尘管等组成。

六、容积、尺寸和重量

6.1.内容积500L

6.2.内箱尺寸800*800*800(宽×高×深)

6.3. 外型尺寸(约)1300*2000*1400(宽×高×深)

6.4. 滑石粉用量5kg/ m3（ 滑石粉）

6.5. 粉尘要求细尘：75um以下；粗尘：150um以下

6.6.灰尘用量：2KG/m3（箱内、管道内）

七、砂尘试验箱详细规格资料（IP56）性能指标

7.1.测试环境条件使用环境：温度30度

7.2. 气流速度小于2m/s（可调节）

7.3. 真空泵真空泵 60-600L/H

7.4.金属筛网标称线距50um

7.5.线间标称间距75um以下

7.6.满足标准本试验箱能满足GB2423、GB4706、GB4208、DIN中家用电器、低压电器、汽车、摩托车零部件外壳防护等级试验要求。（配送滑石粉5KG）

八、结 构 设 计

1．内箱材质：sus201不锈钢镜面板

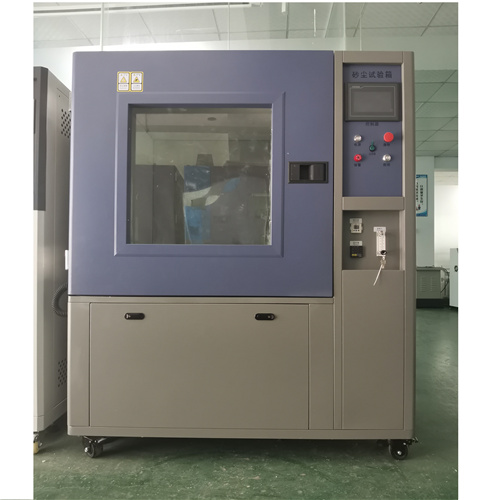

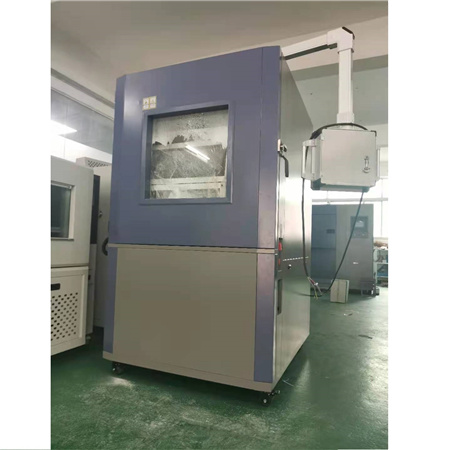

2．外箱材质：烤漆（如上图）

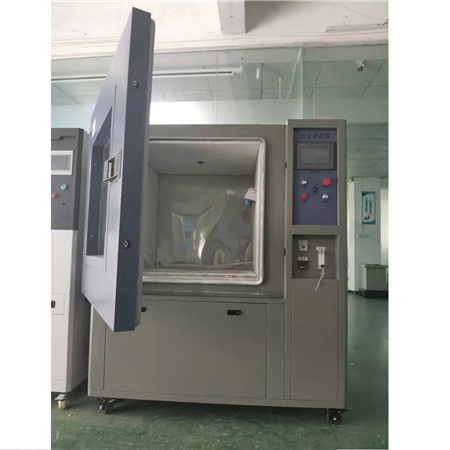

3．箱门上带有大型观察窗

4．独特的风道设计，保证箱体产生浓度的层流气流

5.  基本结构：前处理箱、试验箱、吸尘口、集尘箱、循环吹尘装置、抽真空系统、尘储罐、流量阀、加热系统、倒流叶片、样品转盘、防护赛网、浓度计回尘管等组成。

九、控制系统：

1．PLC及触摸屏智能控制系统（昆仑品牌）

2．PT100测试传感器

3．仪表超温保护功能

4．电源缺相保护

5．漏电断路保护器

6．电源：AC380 V   50Hz

7．门：钢化玻璃门

8. 真空泵 60-600L/H

9. 调压阀，吸嘴，调压三件套

控制器：采用可编程控制器（此控制器具备下述多种任意设定控制功能）

吹尘时间（停、吹）h/m/s   可调

循环周期：任意可调

预设试验时间:0s～999h99m99s 任意可调

通电：断—通—断

金属筛网尺寸：标称线径50um，线间标称间距75um以下

吹风机：全塑离心风机

十、砂尘试验箱详细规格资料（IP56）加热系统高频使用的加热丝在本系统中至关重要，选材不当的发热管，使用寿命短，极易产生漏斗短路现象，对于高要求的用户来说极为不便和苦恼，并且严重影响生产检验进度。为此本公司研发最新新型陶瓷发热架，陶瓷材料耐高温，绝缘性好，不会产生漏电短路现象，中间穿联德国进口发热丝，线径粗，耐高温，耐干烧。在发热丝中间安插石英玻璃管，其重要功能就是防止发热丝烧红时，发软并下坠而生产发热丝与内箱金属接触产生短路等故障现象。此技术国内首创。

十一、安全保护系统安全保护系统对使用人员来说最为重要，设置多层保护是保护使用人员的重要措施。

1.线序保护，三相电容易缺相或线序相反都可让设备损坏或测试人员发生事故。

2.漏电保护，使用质量不合格发热丝或加湿管都足以导致触电事故。

3.超温保护，使用质量品牌较差的控制器有可能导致温度失控，产生火灾事故。

4.异常保护，当设备的某项指标运行异常，设备自动提示报警原因及解决办法，同时暂停设备运行，等待维修人员解决问题后方可运行。
