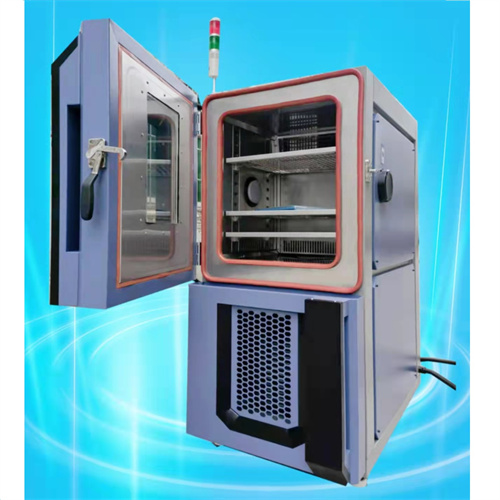

无磁高低温试验机

      无磁高低温试验机是提供一种在工作过程中设备自身不在工作区域产生干扰磁场,以达到磁性测试仪器正常工作的试验箱体。

一、原理及特点：无磁高低温试验箱由加热系统、制冷系统、温度调解器、控制系统和无磁风管组成。试验箱体全部采用黄铜、铝、非金属材料等无磁材料生产而成,自身不产生干扰磁场;

控制系统、加热系统、制冷系统、温度调解器等产生干扰磁场的电气部分与试验箱体部分存在足够的跨度，避免对试验箱体工作区域产生磁场干扰;

加热系统和制冷系统产生的热量或制冷量，通过一条无磁风管输送到试验箱体;

热量或制冷量的输送风管全部采用黄铜、铝、非金属材料等无磁材料制成,避免对试验箱体工作区域产生磁场干扰。

二、设备型号 AP-WQ-50C

三、控制仪表 爱佩自主研发7英寸超大触摸AP-900智能可程式温度控制器：120组程式，每组程式100段，可以设置程式全部循环,部分循环，程式连接，设定程式终了动作,设定待机动作。可USB连接U盘实时记录试验数据，导出试验历史数据，导入图片。标配RS232通信界面,通信速度最大115200bps，(可选配RS485，通讯距离最长1.2km，最多可以连接99台)。

四、试样限制 本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性物质试样的试验或

储存生物试样的试验或储存。

五、设备材质 无磁内外箱：所用金属材质为无磁材质， 内箱采用2.0mm厚铝板无缝焊接；

动力箱：内箱为优质SUS304不锈钢，具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃～800℃）。外箱为优质冷轧钢板高级烤漆。

保温材料：硬质聚氨酯泡沫它的优势是：

1.高效节能，填充后无缝隙，固化后粘结强固。

2.防震抗压，固化后不开裂，不腐化，不脱落。

3.具有超低温热传导率，耐候保温。

4.高效绝缘，隔音，固化后防水防潮。

防水性能好，因为泡沫孔是封闭的，封闭率达95% ,雨水不会从孔间渗过去。

六、容积、尺寸

6.1. 内容积 50L

6.2. 测试箱内尺寸 400 *350 *350mm （宽*高*深）

6.3. 无磁箱外尺寸 约550 *480 *480mm （宽*高*深）

6.4. 动力箱外尺寸 约1000 *1000 *1200mm （宽*高*深）

七、性能指标

7.1.测试环境条件 机器周围环境温度维持在 25~ 28℃之间，相对湿度：≤85%；气压：86kPa～106kPa正常大气压力。

7.2. 满足标准 ·GB/T10589-2008低温试验箱技术条件

·GB/T10592-2008高低温试验箱技术条件

·GB/T2423.1-2008低温试验Aa , Ab

·GB/TT2423.2-2008试验B:高温试验方法.

·GB/T2423.4-2008（MIL-STD810）方法507.2程式3

7.3.温度范围 -40℃～ 100 ℃ (风冷式)

7.4.降温速率 RT～-40℃/60min(空载)约1℃/min

7.5.升温速率 RT～ 100℃/30min(空载)约3℃/min

7.6.温度稳定度 ±0.5℃

7.7.温度解析精度 0.01℃

7.8. 温度误差  温度：≤±2℃（工作室温度控制器显示值的平均温度减去中心点实测的平均温度）

7.9. 工作噪音 A声级≤75dB(A) (在环境温度25℃，回声少的隔音室内测得；采用A计权，测试8个点的平均值；各测试点水平离噪音源1米、高度离地面1米)。

八、无磁高低温试验机结 构 设 计

8.1. 外 箱 灯 源  高亮度照明灯

8.2.同温层结构设计 :有效避免箱体顶部凝结之技术

8.3. 观 测 视 窗  观察试品使用 ( W*L 28 * 35 cm )

8.4.视窗防汗设计  采电热器装置，防止水气凝结 ( 40 W )

8.5. 测 试 孔  可外接测试电源线及信号用 ( 直径50 mm )

8.6. 机 台 滑 轮  采滑轮移动调整摆放位置与强力螺栓固定位置(200Kg / 轮 )

8.7. 保 温 层  硬质聚氨酯泡沫（它的优势分别是：

1. 高效节能，填充后无缝隙，固化后粘结强固。

2. 防震抗压，固化后不开裂，不腐化，不脱落。

3. 具有超低温热传导率，耐候保温。

4. 高效绝缘，隔音，固化后防水防潮。

5.防水性能好，因为泡沫孔是封闭的，封闭率达95% ,雨水不会从孔间渗过去。）

8.8. 箱 门  采双道隔热气密迫紧,有效隔绝外部温度泄漏

8.9动力箱控制面板 控制器显示屏、USB通讯接口、电源开关、运行指示、故障报警。

8.10动力箱配电控制柜 IO板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、空气开关
